Cada vez que tiembla fuerte en el Perú vuelve la misma pregunta: ¿por qué hay edificios que se mueven y no se dañan? Parte de la respuesta está en dos tecnologías que hace veinte años casi no se usaban aquí y hoy aparecen en hospitales, centros de datos y torres nuevas: los aisladores sísmicos y los disipadores de energía. Aquí explicamos qué hace cada uno, en qué se diferencian, qué exige la norma y, sobre todo, si tiene sentido pensar en ellos para un local o una casa que ya existe.
Una aclaración antes de empezar: no fabricamos, no vendemos ni instalamos aisladores ni disipadores. Somos ingenieros que evalúan estructuras existentes, y esta guía está escrita para que entiendas la tecnología, no para venderte un producto.
El problema que resuelven
Un edificio convencional está unido rígidamente al suelo. Cuando el suelo se mueve, la estructura recibe ese movimiento y lo amplifica hacia los pisos altos. Para no caerse, el edificio disipa energía dañándose de forma controlada: se fisuran vigas, columnas y muros. Así está pensado el diseño sismorresistente de la Norma E.030: ante un sismo severo, la estructura puede quedar dañada, pero no debe colapsar.
Eso protege la vida, pero no la operación. Un hospital, una planta o una tienda con la estructura en pie puede quedar semanas cerrada por tabiques rajados, tuberías caídas, falso cielo en el piso y equipos volcados. Aisladores y disipadores atacan ese problema desde dos lados distintos.
Aisladores sísmicos: separar el edificio del suelo

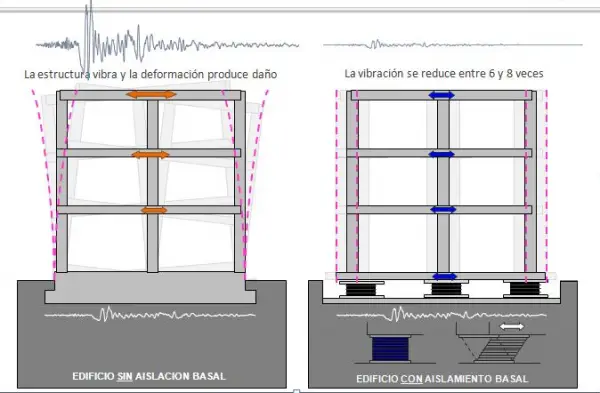

El aislador se coloca entre la cimentación y la estructura, normalmente bajo cada columna. Es un apoyo muy rígido en vertical, para cargar el peso del edificio, y muy flexible en horizontal. Cuando el suelo se mueve, la deformación se concentra en los aisladores y el edificio de encima se desplaza casi como un bloque, con aceleraciones mucho menores que las del suelo y con muy poca deformación entre un piso y otro.
Los tipos más usados son dos:

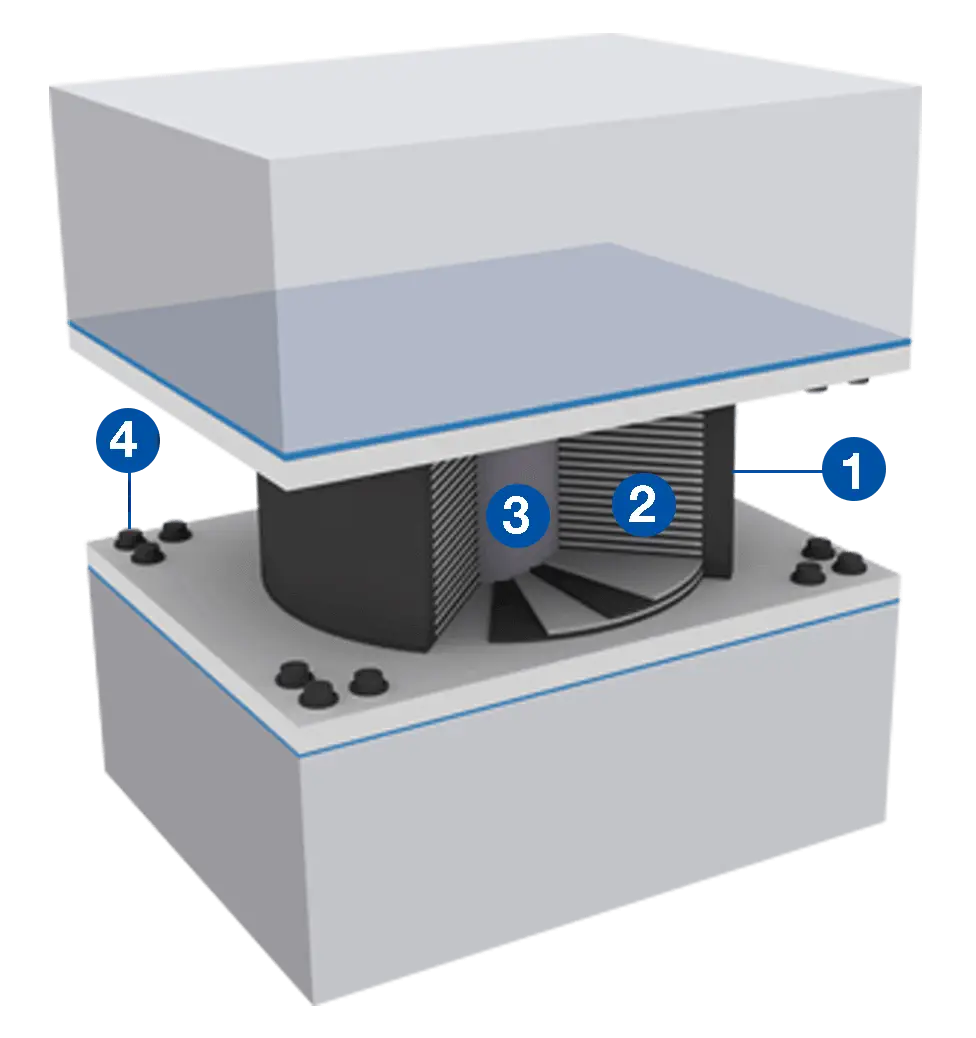

- Elastoméricos. Capas de caucho intercaladas con láminas de acero. El acero da la rigidez vertical y el caucho la flexibilidad horizontal. Algunos llevan un núcleo de plomo que aumenta el amortiguamiento.
- Deslizantes o de péndulo de fricción. Una superficie cóncava sobre la que desliza un apoyo. La curvatura hace que el edificio vuelva a su posición y la fricción disipa energía.
El aislamiento funciona mejor en edificios bajos o medianos y rígidos, sobre suelo firme, que tienen espacio alrededor para moverse: el edificio aislado se desplaza varios centímetros respecto al terreno, y las juntas, escaleras, ascensores e instalaciones que cruzan esa interfaz tienen que estar diseñadas para acompañar ese movimiento.
Disipadores de energía: absorber el movimiento
El disipador no separa el edificio del suelo: se coloca dentro de la estructura, casi siempre en diagonales entre pisos, y absorbe parte de la energía que el sismo introduce. Funciona como el amortiguador de un auto: reduce los desplazamientos y, con ellos, el daño.
- Viscosos. Un pistón que empuja un fluido a través de orificios. No añaden rigidez al edificio y, en general, no necesitan cambiarse después de un sismo.
- Metálicos o de fluencia. Piezas de acero diseñadas para deformarse antes que la estructura. Son más simples, pero rigidizan el edificio y hay que revisarlos y a menudo reemplazarlos después de un sismo fuerte.
- De fricción. Placas que deslizan con una fuerza controlada y disipan energía en ese roce.
Los disipadores son más habituales en edificios altos y flexibles, que se mueven mucho entre pisos, y en el reforzamiento de edificios existentes, porque se pueden añadir sin rehacer la cimentación.
Aislador o disipador: la diferencia en una tabla
| Aislador sísmico | Disipador de energía | |
|---|---|---|
| Dónde va | Entre la cimentación y la estructura | Dentro de la estructura, en diagonales o uniones |
| Qué hace | Evita que el movimiento del suelo entre al edificio | Absorbe la energía que ya entró |
| Mejor para | Edificios bajos o medianos y rígidos, que deben seguir operando | Edificios altos y flexibles, y reforzamiento |
| En un edificio existente | Posible, pero es una obra mayor: hay que cortar y apoyar la estructura | Más sencillo de añadir |
Qué dice la norma en el Perú
El Reglamento Nacional de Edificaciones tiene una norma específica, la Norma Técnica E.031 «Aislamiento Sísmico», aprobada por el DS N.º 030-2019-VIVIENDA, que fija cómo se diseñan y verifican estos sistemas. La E.030 sigue aplicando en todo lo que la E.031 no contradiga.
Y hay un caso en que el aislamiento no es opcional: la Norma E.030 exige aislamiento sísmico en la base para los establecimientos de salud nuevos del segundo y tercer nivel, clasificados como edificaciones esenciales A1, cuando se construyen en las zonas sísmicas 3 y 4. Toda la costa norte está en la zona 4; puedes verlo en nuestra guía de zonas sísmicas del Perú.
Para el resto de edificaciones, aisladores y disipadores son una opción de diseño que el proyectista puede proponer, no una obligación.
¿Tiene sentido para mi local o mi casa?
La respuesta honesta, para la mayoría de locales comerciales y viviendas que ya existen, es no como primer paso. Aislar un edificio construido es una obra de reforzamiento mayor, con proyecto especializado y un costo que solo se justifica en estructuras que no pueden dejar de operar. Los disipadores pueden tener sentido en un edificio de varios pisos que necesita reforzarse, pero siempre después de un diagnóstico.
Lo que sí rinde en casi cualquier local, y cuesta una fracción, es lo que suele fallar primero en un sismo:
- Saber cómo está la estructura hoy: fisuras, corrosión, ampliaciones sin diseño, cambios de uso. Es lo que responde una evaluación estructural.
- Anclar lo que puede caer: racks, letreros, ductos, luminarias y falso cielo. Lo explicamos en estructuras colgantes y letreros.
- Tener el plan de qué hacer antes, durante y después: está en nuestra guía de prevención sísmica.
Si vas a construir un edificio nuevo que deba seguir funcionando después de un terremoto —una clínica, un centro de datos, un almacén crítico—, ahí sí conviene que el proyectista estructural evalúe desde el inicio el aislamiento o la disipación, junto con un especialista en esos sistemas.
Qué hacemos nosotros
No vendemos aisladores ni disipadores. Lo que hacemos es evaluar estructuras existentes: inspección en campo, medición de elementos, ensayos no destructivos cuando hacen falta y un informe firmado por ingeniero civil colegiado que dice en qué estado está la estructura y qué conviene hacer. Si el diagnóstico apunta a un reforzamiento mayor, te lo decimos con claridad y con qué tipo de especialista seguir.
Escríbenos con la dirección del local, cuántos pisos tiene y qué te preocupa, y te decimos cómo empezar.
Fuentes: Norma Técnica E.031 «Aislamiento Sísmico», aprobada por DS N.º 030-2019-VIVIENDA, y Norma Técnica E.030 «Diseño Sismorresistente» del Reglamento Nacional de Edificaciones.
